Documento Arquitetura

Histórico de versão

Data	Versão	Descrição	Autor(es)
08/11/2019	0.1	Adição do template do Documento de Arquitetura	Byron Kamal
15/11/2019	0.2	Adição tópico visão geral de introdução e tópico de qualidade	Luís Cláudio T. Lima
15/11/2019	0.3	Adição MER e DER - Tópico Visão de Dados	Byron Kamal
15/11/2019	0.4	Adição tópico Estilos e padrões arquiteturais	Byron Kamal
15/11/2019	0.5	Adição tópico Metas e Restrições da Arquitetura	Rafael Teodosio e Henrique Martins
15/11/2019	0.6	Adição tópico Introdução e Escopo	João Pedro Mota
15/11/2019	0.7	Adição das Definições, Acrônimos e Abreviações	Samuel Borges
15/11/2019	0.8	Adição da Representação Arquitetural	Samuel Borges
15/11/2019	0.9	Adição da finalidade na introdução	Marcelo Araújo
17/11/2019	1.0	Adição de algumas referências	Henrique Martins
17/11/2019	1.1	Corrigindo erro de referências	Henrique Martins
17/11/2019	1.2	Adição da Visão de Casos de Uso	Samuel Borges
18/11/2019	1.3	Remoção do tópico sobre Tamanho e Desempenho	Henrique Martins
18/11/2019	1.4	Adição da Visão da Implementação	Marcelo Araújo
18/11/2019	1.5	Adição da Visão Lógica, diagrama de classes e parte do diagrama de pacotes	João Pedro Mota
18/11/2019	1.6	Corrigindo visão de implantação e especificação da gateway	Matheus Rodrigues
18/11/2019	1.7	Adição do diagrama de pacotes Back-End e Diagramas de Sequência	Rafael Teodosio

1. Introdução

Este documento visa apresentar a arquitetura de software a ser aplicada no sistema Driblô, de forma que facilite a visualização dos requisitos e da estrutura para os envolvidos.

1.1 Finalidade

Este documento oferece uma visão geral arquitetural abrangente do sistema, usando diversas visões arquiteturais para representar diferentes aspectos do sistema. O objetivo deste documento é capturar e comunicar as decisões arquiteturais significativas que foram tomadas em relação ao sistema.

1.2 Escopo

O aplicativo Driblo visa facilitar a vida dos “peladeiros” que gostam de se organizar com amigos para marcarem uma pelada. Esta organização costuma tomar bastante tempo, e, como alguns costumam alugar campos para jogar, dinheiro. As principais funcionalidades do aplicativo são: a organização da pelada e a separação equilibrada dos times.

1.3 Definições, Acrônimos e Abreviações

• Driblô - Nome do sistema a ser desenvolvido
• Pelada - Evento onde pessoas se juntam para jogar partidas de futebol
• Usuário, Jogador, Peladeiros, Participante - Usuário da aplicação participante do evento
• Administrador - Usuário que administra a pelada
• Front-end - Parte do software responsável pela interface de interação com o usuário
• Back-end - Parte do software responsável pelas regras de negócio da aplicação
• API - Interface ou protocolo de comunicação entre um cliente e um servidor feito com a intenção de simplificar a construção de Front-ends
• Microsserviço - Técnica arquitetural que organiza a aplicação como uma coleção de serviços fracamente acoplados.
• MVC - Padrão de arquitetura de software focado no reuso de código e a separação de conceitos em três camadas interconectadas.

1.4 Referências

Tutorial - Como Documentar a Arquitetura de Software

Translate-me - Documento de Arquitetura

1.5 Visão Geral

Este tópico visa detalhar as soluções arquiteturais desenvolvidas no sistema. Desta forma,serão abordados os seguintes aspectos:

• Representação Arquitetural
• Restrições e Metas Arquiteturais
• Visão de Casos de Uso
• Visão Lógica
• Visão de Processos
• Visualização da Implementação
• Visão de Dados
• Tamanho e Desempenho
• Qualidade

2. Representação Arquitetural

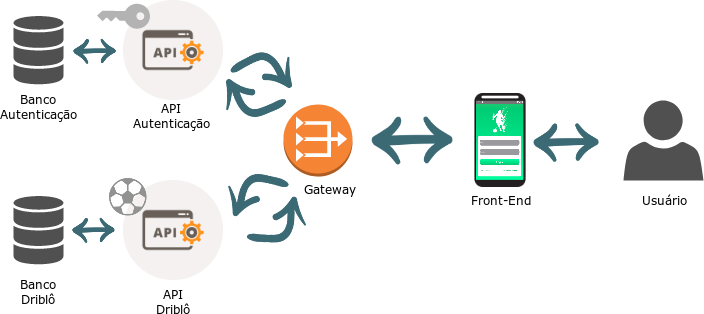

Diagrama de Relações

A imagem acima mostra a relação entre os microsserviços usados na arquitetura do projeto. Abaixo serão explicados os microsservicos e suas funções.

API Driblô

Serviço responsável pela parte negocial da aplicação. Ou seja, responsável por: atribuir usuários a peladas e times, marcar gols e assistências de usuários, dividir os times por habilidade, e retornar a represetação dos objetos necessários. Possui um banco de dados próprio.

API Autenticação

Serviço responsável pelo registro e autenticação de usuários na aplicação. Possui um banco de dados próprio.

Front End

Interface para comunicação com o usuário.

Gateway

A API Gateway é a API central do projeto, uma fachada entre o frontend e os microsserviços. É responsável por validar as requisições vindas do Frontend redirecionando aos microsserviços apenas requisições autenticadas.

Model View Controller (MVC)

As APIs utilizam o padrão de projeto MVC para separar a lógica do programa em três elementos.

• Model: Camada responsável pela leitura, manipulação e validação dos dados;
• Controller: Camada responsável pela manipulação e validação das requisições do usuário, traduzindo em comandos enviados para enviados para a Model e/ou View;
• View: Camada de interface com o usuário, responsável pela representação dos dados.

No projeto não será utilizada a camada View, visto que a interface será feita em um serviço separado responsável unicamente por isso.

3. Metas e Restrições da Arquitetura

• É necessária a conexão com internet para utilização do App.
• A informação pessoal do usuário será armazenada no banco de dados.
• A aplicação terá suporte somente para Android.
• A IDE utilizada para o desenvolvimento do App é o Android Studio versão 3.4.1 ou o Gennymotion.
• O Front-End e o Back-End será feito em JavaScript.
• Serão usadas as plataformas React-Native para o Front-end e NodeJS para o Back-end.
• Os dados extraídos do Front-End serão armazenados no banco de dados PostgreSQL.
• Será feita uma arquitetura de microsserviços, para um melhor funcionamento e desempenho do sistema, não possuindo dependências entre si.
• O sistema não terá uma grande quantidade de dados, mesmo assim deverá ser feita a persistência desses dados utilizando o banco relacional PostgreSQL.
• A aplicação deve ser terminada até o final da disciplina de Desenho e Arquitetura de Software.

4. Visão de Casos de Uso

4.1 Especificações dos casos de uso

Casos de Uso	API Relacionada	Descrição
UC01 - Registro	API de Autenticação	O usuário registra suas informações na aplicação, é necessário para ter acesso às funcionalidades da aplicação
UC02 - Login	API de Autenticação	O usuário valida suas informações e consegue acesso às outras funcionalidades
UC03 - Criar Pelada	API Driblô	O usuário cria e agenda uma pelada
UC04 - Alterar informações da Pelada	API Driblô	O usuário muda as informações da pelada
UC05 - Adicionar membros à Pelada	API Driblô	O usuário adiciona outros usuários ao grupo da pelada
UC06 - Visualizar membros da Pelada	API Driblô	O usuário visualiza a lista de membros que fazem parte do grupo da Pelada em questão
UC07 - Atualizar regras da Pelada	API Driblô	O usuário altera as regras vigentes da Pelada em questão
UC08 - Marcar Gols	API Driblô	O usuário marca os gols feitos durante a partida, guardando as informacao de quem fez o gol e de quem ajudou a fazê-lo
UC09 - Visualizar Gols da Pelada	API Driblô	O usuário visualiza a lista de gols marcados durante a partida

4.1 Realizações de Casos de Uso

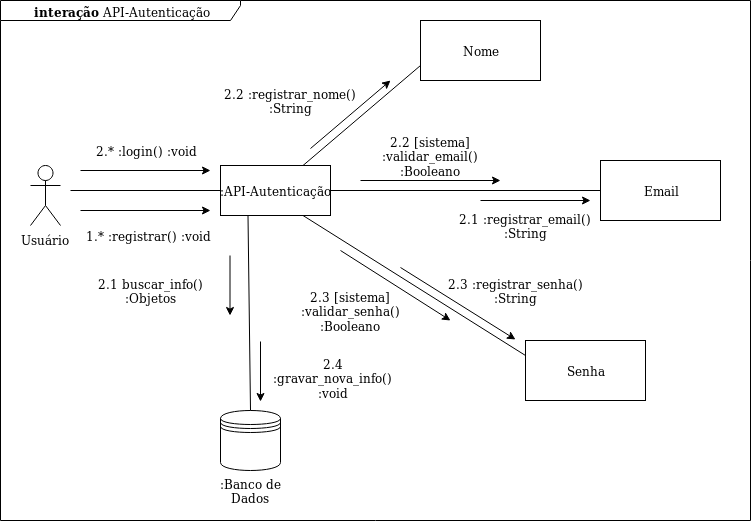

4.1.1 Diagrama de Colaboração da API de Autenticação

O diagrama acima ilustra as os casos de uso relacionados à API de autenticação, que é responsável pelo registro e validação de usuários e possui banco de dados próprio.

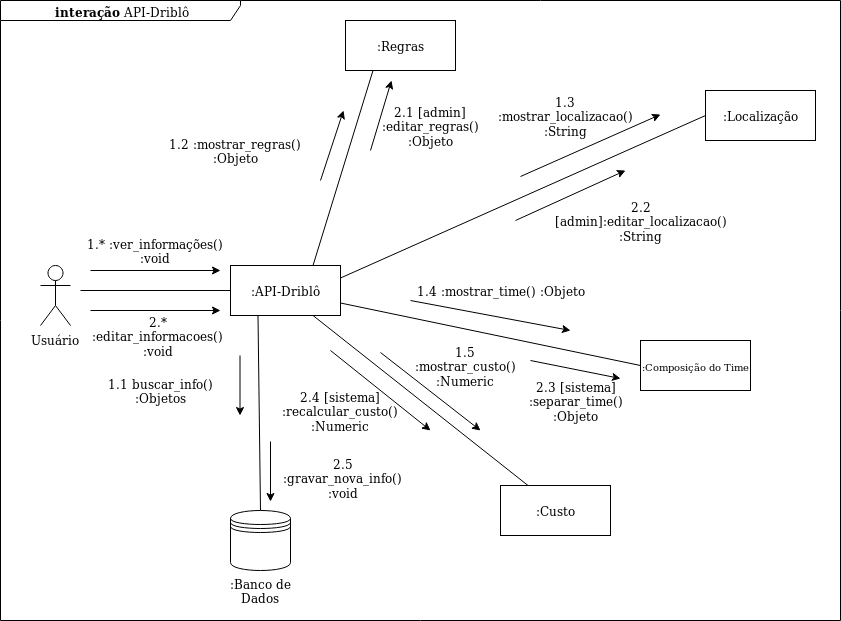

4.1.2 Diagrama de Colaboração da API do Driblô

O diagrama acima ilustra as os casos de uso relacionados à API do driblô, que é responsável por toda a parte negocial da aplicação e também possui banco de dados próprio.

5. Visão Lógica

Este tópico descreve as modelagens conforme o padrão UML, representando aspectos arquiteturais do sistema visão da implementação dos serviços, classes, camadas e pacotes dos serviços existentes.

5.1 Diagrama de classe

versão 1.0

versão 2.0

5.2 Diagrama de pacotes

5.2.1 Camada Front-end

React Native - Biblioteca JavaScript para desenvolvimento de aplicações mobile com funcionamento assíncrono.

• Telas - Parte visual e interativa do sistema, dependente dos Componentes e Requisições(Axios).
• Componentes - Divide a interface em partes independentes permitindo a reutilização e/ou a utilização de forma independente.
• Axios - Responsável pelas requisições realizadas às APIs.

5.2.2 Camada Back-End

Autenticação - Pacote responsável pelo controle de usuário

• Login - Responsável pelo login do usuário. Cadastro - Responsável pelo cadastro do usuário.

Driblô - Responsavel pela Pelada

• Grupo - Responsável pela parte organizacional dos participantes.
• Partida - Responsável pelo controle e andamento das partidas.

5.2.3 PostgreeSQL

PostgreeSQL - Banco de dados utilizado para guardar os dados.

5.3 Diagramas de Sequência

Os diagramas de sequência demonstram o fluxo de troca de informações entre os objetos.

5.3.1 Fluxo Inicial

Versão 1.0

5.3.2 Grupos e Membros

Versão 1.0

5.3.3 Funcionamento do grupo

Versão 1.0

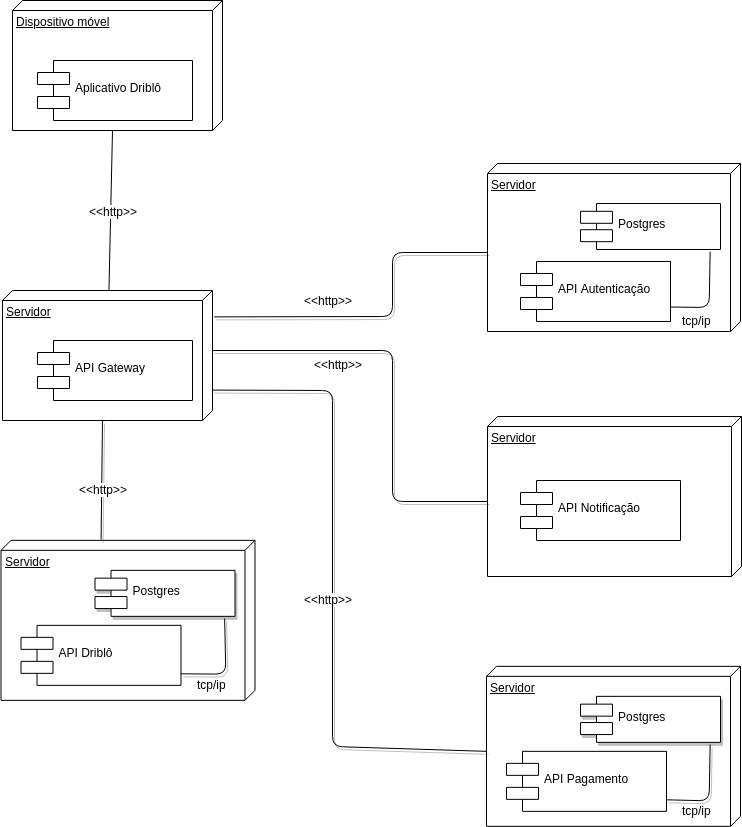

6. Visão de Implantação

Diagrama de implementação serve para descrever a estrutura geral do modelo de implementação, dar uma visão de como seria implementado em hardware a arquitetura proposta. Mostra o software em camadas e os subsistemas no modelo de implementação e todos os componentes significativos do ponto de vista da arquitetura.

Versão 1

7. Visão de Dados

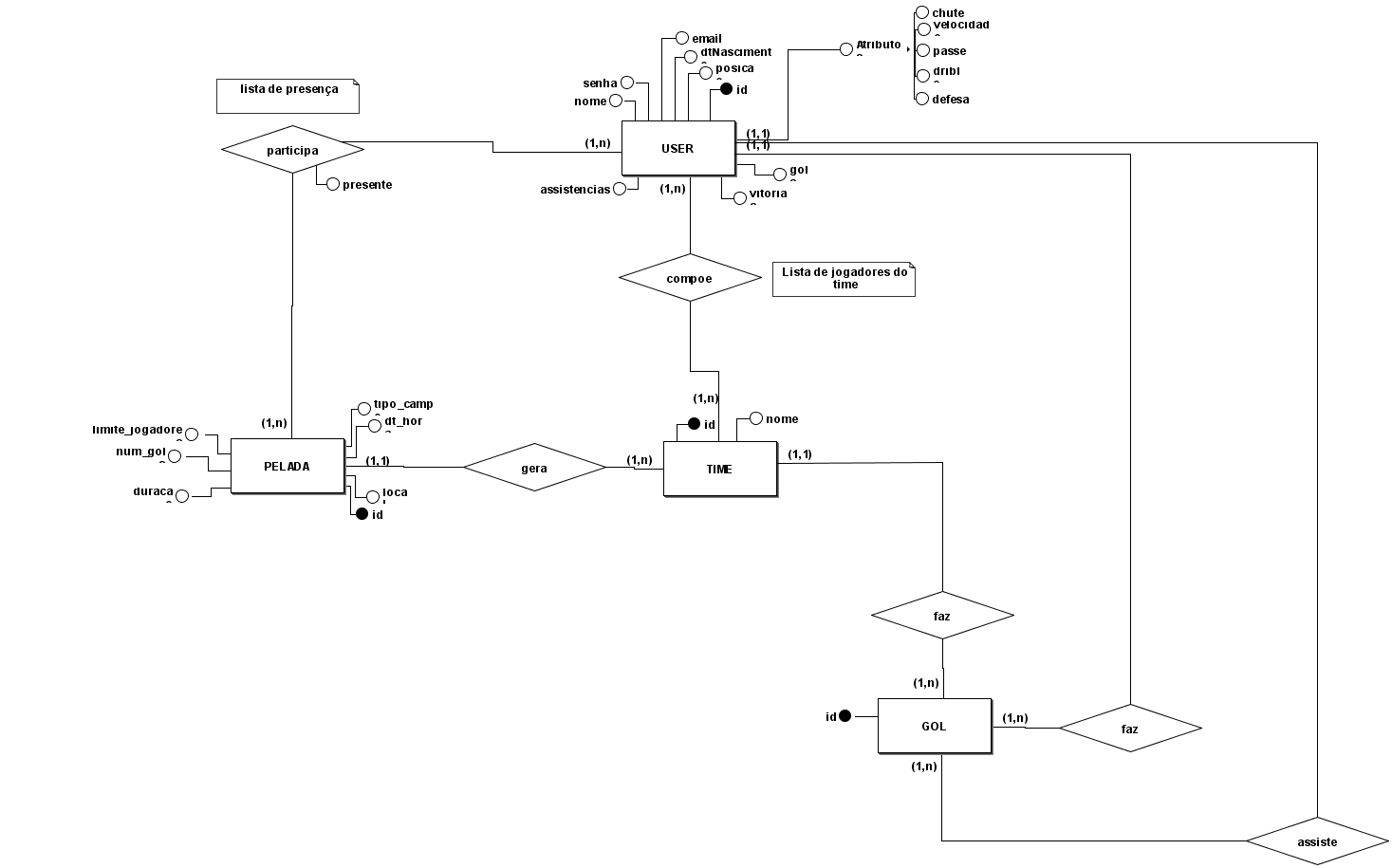

7.1 Modelo Entidade-Relacionamento (M-ER)

Versão 1

7.2 Diagrama Entidade-Relacionamento (D-ER)

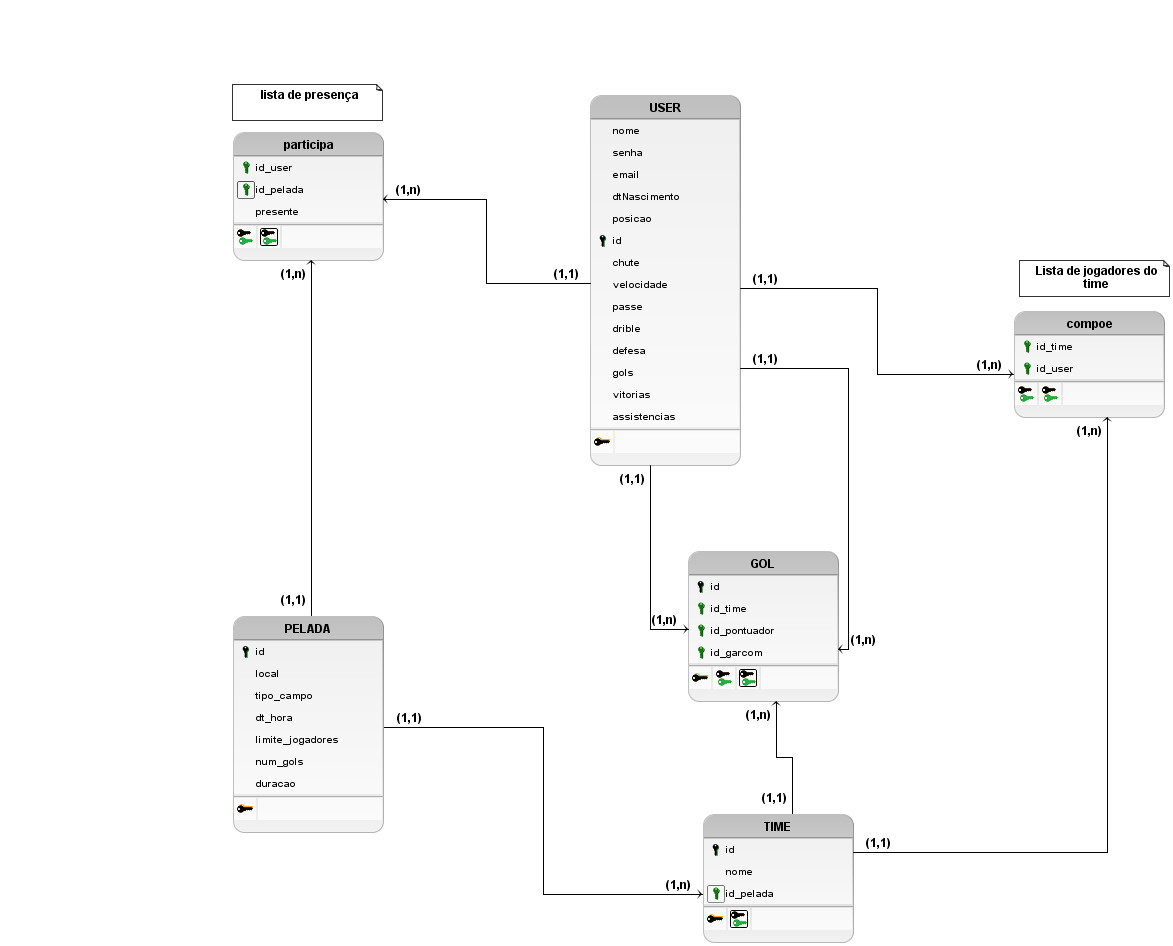

Versao 1

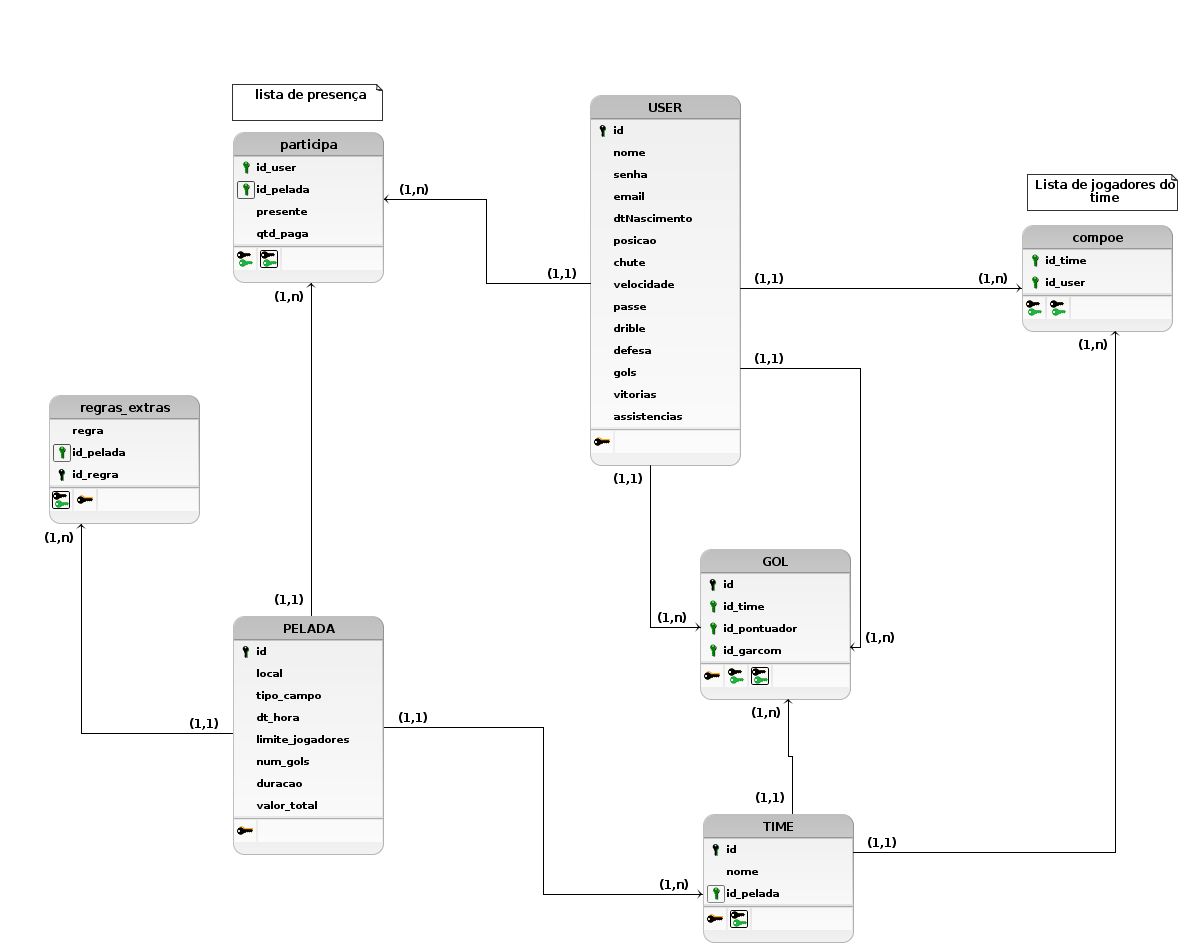

Versao 2

8. Estilos/padrões arquiteturais

8.1 Arquitetura Monolítica vs Distribuída

No projeto optou-se por uma arquitetura baseada em microserviços, que segue uma estrutura distribuída. Nesse modelo tem como base a organização do software em diversos sistemas independentes que se comunicam, no caso desse projeto via protocolo HTTP, e formam um sistema maior. Além de permitir uma alta coesão e um baixo acoplamento, uma arquitetura distribuída facilita questões de infraestrutura, como facilidade de gerenciamento de múltiplos servidores e tolerância a falhas.

8.2 MVC

O Node JS, utilizado no backend do projeto, se baseia em um modelo MVC (Model-View-Controller). O projeto apresenta as tradicionais camadas Model e Controller, porém o papel da View, que tem o papel de decidir como e qual dado será exibido, é substituído pelo front-end, desenvolvido em React Native. A parte de abstração e comunicação com o Banco de Dados é feito através do ORM (Object-relational mapping) Sequelize.

Cliente-servidor

Mesmo utilizando uma arquitetura baseada em microserviços, o projeto é dividido back-end e o front-end. Por mais que a aplicação seja um aplicativo mobile, a interface ainda se trata de um cliente e todo o sistema por trás que recebe as requisições de um servidor, funcionando como um modelo cliente-servidor clássico. Além disso, alguns serviços específicos no back-end, como o de autenticação, tem o papel apenas de registrar os usuários em um banco independente e renovar/criar tokens de acesso para os mesmos, servido basicamente como um servidor

9. Qualidade

A arquitetura utilizada contribui para com o software em diversos aspectos. Os padrões arquiteturais das nossas principais frentes do sistema contribuem para a escalabilidade da aplicação, pois contribui altamente para a separação clara de responsabilidades e seus componentes podem ser facilmente substituídos por outros de sua própria implementação. Essa característica da clara separação de conceitos do MVC trás diversos outros benefícios para a aplicação em geral, como testabilidade e manutenabilidade.

Os seguintes itens conferem ao sistema aspectos de qualidade, bem como a descrição da abordagem realizada para satisfazer esses aspectos.

Item	Solução	Descrição
Escalabilidade	Arquitetura de Micros serviços	Em prol de permitir que o sistema evolua sem grandes gargalos, o sistema de modularização aplicado pela arquitetura de micros serviços propicia alterações no funcionamento de um serviço sem alterações em grande escala nos demais serviços relacionados, permitindo modificações mais pontuais e uma integração facilitada do sistema.
Confiabilidade	Manutenção Periódica e Modularização do Sistema	Pela modularização do sistema permitir menor impacto de um micros serviço no funcionamento de outro, a prática de manutenções periódicas permite a solução de problemas de forma pontual e sem impedir o funcionamento de demais serviços, ao contrário de abordagens monolíticas
Segurança	Dados criptografados e Servidor Remoto	Para garantir a segurança de informações sensíveis, a abordagem utilizada será a encriptação de dados e utilização de Hashes, permitindo que informações puras não trafeguem por mais módulos da aplicação do que o necessário, armazenando-as no servidor remoto e acessando-as por meio das hashes.
Portabilidade	Arquitetura de Micros serviços	A Utilização da arquitetura de micros serviços permite o desenvolvimento do Backend da aplicação desacoplado do Frontend, permitindo então que esse Frontend seja adaptado para diferentes plataformas, com um funcionamento equivalente conforme o que foi implementado no Backend, contando ainda com a independência de funcionamento de cada serviço.
