Diagrama de Classe
Histórico de versão
| Data | Versão | Descrição | Autor(es) |
|---|---|---|---|
| 19/09/2019 | 0.1 | Iniciado Documento | Marcelo Magalhães |
| 20/09/2019 | 0.2 | Adição do diagrama 1.0 | Henrique Martins |
| 20/09/2019 | 0.3 | Adição do diagrama 2.0 | Marcelo Magalhães |
1. Introdução
Um diagrama de classes é uma representação da estrutura e relações das classes que servem de modelo. Este é um tipo de diagrama considerado estático já que mostra todos os atributos e métodos de uma classe além de seus relacionamentos. Na Unified Modeling Language (UML) em diagrama de classe, uma classe é representada por um retângulo com três divisões, são elas: O nome da classe, seus atributos e por fim os métodos.
2.Objetivo
O diagrama de classe feito no intuito de modelar e elucidar as características específicas do sistema. Foi utilizado a notação de modelo conceitual UML para gerar os modelos.
3. Diagramas

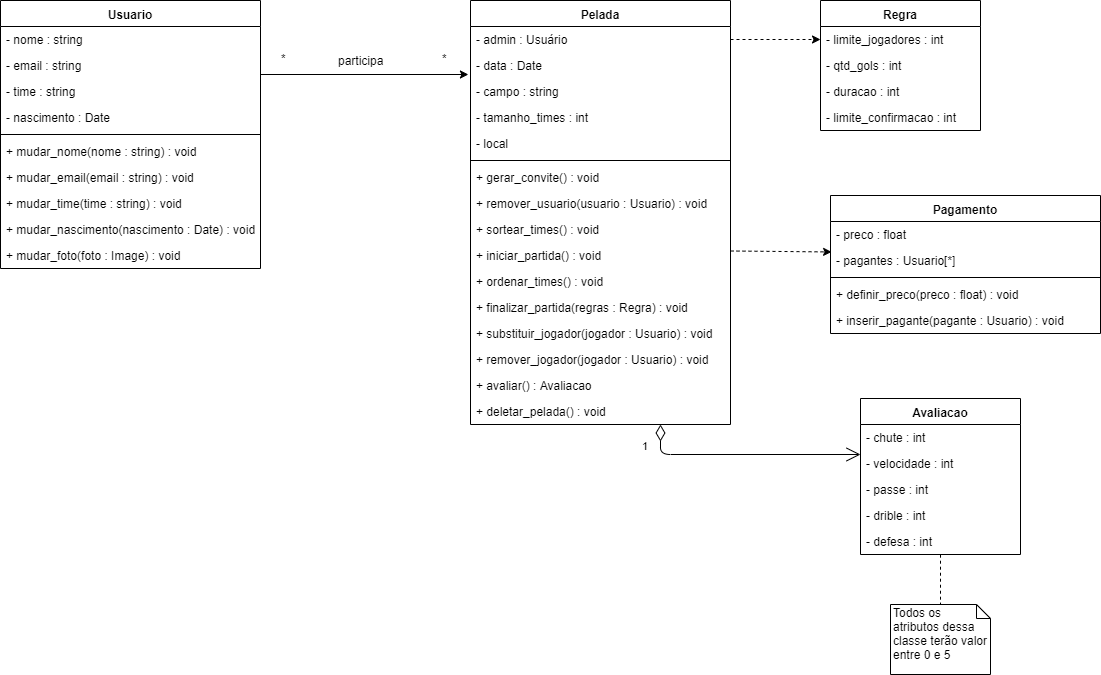

Geral - V1.0
Geral - V2.0
4.Referências
O diagrama de classes Disponível em: https://www.ibm.com/developerworks/br/rational/library/content/RationalEdge/sep04/bell/index.html
Orientações básicas na elaboração de um diagrama de classes em: https://www.devmedia.com.br/orientacoes-basicas-na-elaboracao-de-um-diagrama-de-classes/37224
