Diagramas de Estados
Histórico de versão
| Data | Versão | Descrição | Autor(es) |
|---|---|---|---|
| 18/09/2019 | 0.1 | Criação de documento | Marcelo Araújo |
| 18/09/2019 | 0.2 | Adição tópico 1 | Marcelo Araújo |
| 20/09/2019 | 0.3 | Adição dos diagramas de estados | Marcelo Araújo |
| 20/09/2019 | 0.4 | Adição de conclusão e referência | Marcelo Araújo |
1.Introdução
O diagrama de estados é uma solução de modelagem UML dinâmica que incide na representação dos estados e mudança de estados entre os objetos. Os estados mudam com base nos inputs provendo o output da mudança implementada.
2. Diagramas de estados
Esse tipo de diagrama procura apresentar os vários estados pelos quais um objeto pode passar. No app Driblô, há os estados deslogado, logado, fazendo login e fazendo cadastro, alguns deles contendo sub-estados como 'partida em andamento', 'gerenciando pelada' etc.

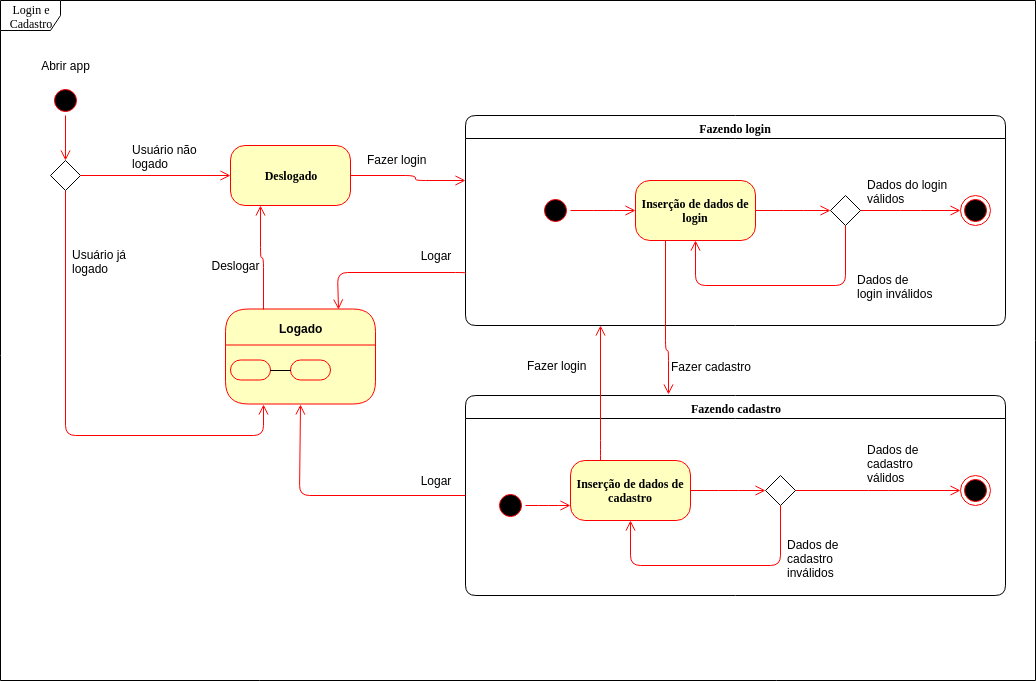

2.1 Login e Cadastro
Versão 1.0

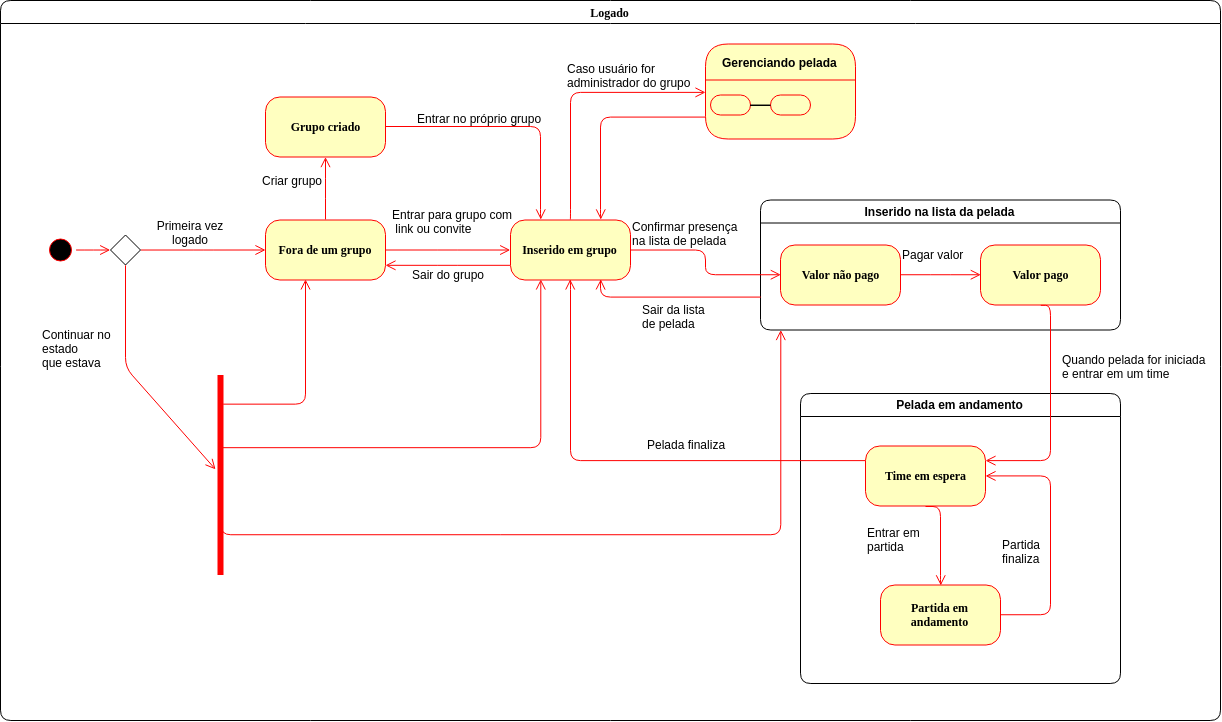

2.2 Logado
Versão 1.0

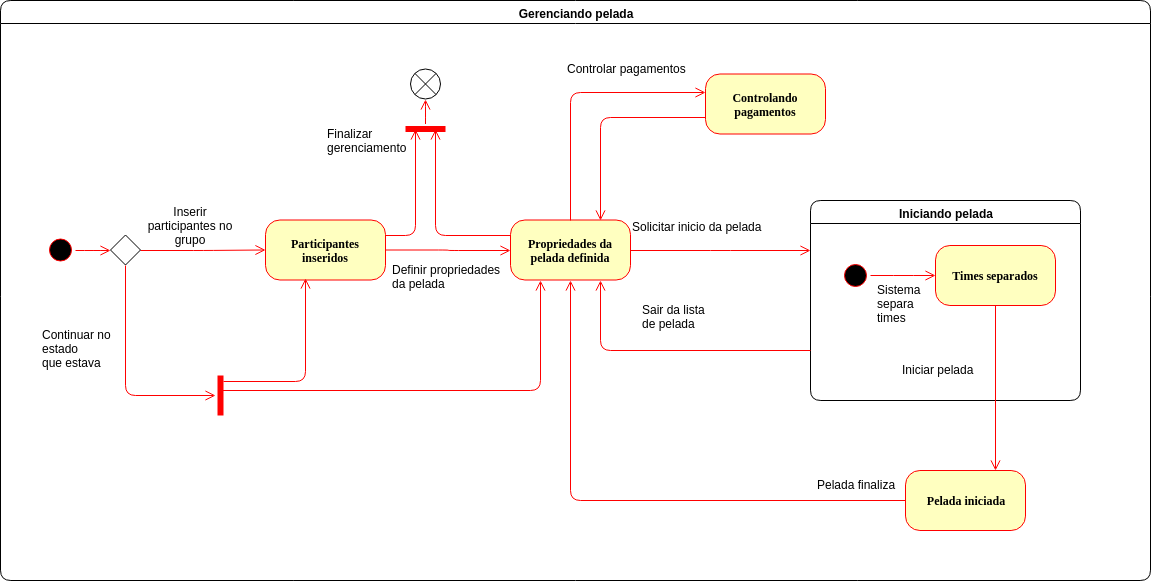

2.3 Gerenciando da pelada
Versão 1.0
3. Conclusão
Esse tipo de diagrama auxiliou no entendimento e modelagem da dinâmica da aplicação Driblô, por representarem estados, sub-estados, objetos, interações e entre outros, dentro do sistema e com o meio exterior.
4. Referência
- State Machine Diagrams. Disponível em: https://www.uml-diagrams.org/state-machine-diagrams.html
- Wikipedia: UML state machine. Disponível em: https://en.wikipedia.org/wiki/UML_state_machine
